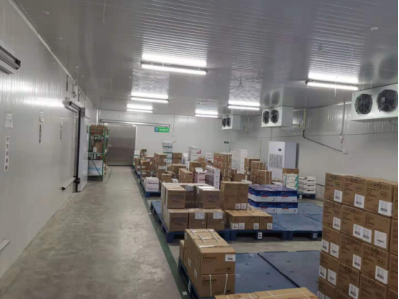

CO2复叠制冷系统介绍

R507A/CO2复叠制冷系统是由中温级和低温级两部分组成。中温级使用R507A作为制冷剂，低温级和载冷系统使用CO2作为制冷剂和载冷剂。中、低温级均为独立的制冷系统。两个系统通过冷凝蒸发器进行耦合，冷凝蒸发器既作为低温级的冷凝器，同时又作为中温级的蒸发器。从低温级低压循环桶中出来的制冷剂液体经由制冷屏蔽泵在末端换热器中蒸发吸热，蒸发后的制冷剂蒸气经过压缩机压缩后进入冷凝蒸发器冷凝放热，冷凝后的制冷剂经节流阀节流降压后进入低压循环桶。低温级冷凝放出的热量在冷凝蒸发器中由中温级制冷剂吸收热量后经蒸发式冷凝器在室外环境中冷凝放热。复叠+载冷系统流程图如下图所示：

复叠+载冷系统流程图
